筒式除塵器的結構由吸風管、排風管、箱體、灰斗、除灰控制作業裝置、導流技術處理裝置、氣流能夠分流的主要內容分布板、筒及電氣控制系統安全裝置組成，類似于儲氣罐脈沖袋除塵設備的管理結構。脈沖濾芯集塵器適用于各種干燥粉塵，*別是入口粉塵濃度低的工業集塵工程?？勺杂山M合，安裝方便，節省空間。應用行業：造船、煙草、機械鑄造、制藥、鋼鐵、石化、化工、焊接煙草、切割等行業。

LTM型垂直式濾筒除塵器的*性和性能參數

LTM型脈沖濾筒集塵器結構主要包括：過濾室、過濾筒、凈氣室、灰斗、卸荷閥、脈沖噴霧清灰裝置、電控箱等組成，箱體均采用焊接結構，檢修門用泡沫橡膠條密封。

LTM型脈沖濾筒除塵器型號說明

L-----立式T-----懸掛式

脈沖式XXX-----過濾面積

盒結構及其*性

1、剛性濾材以折疊式均勻分布構成過濾筒，使其具有小體積，發揮大的過濾面積效果。

2、在普通濾材的外層進一步被覆超細纖維層，本質上提高了過濾效果。由于過濾后的粉塵僅停留在濾材的超細纖維層的外表面，因此大大減少了過濾阻力，節約了30%以上的功耗，節能效果顯著，且充分去除灰。同時也解決了超細粉塵、纖維性粉塵處理困難等各種難題。

3、選擇PTFE覆膜濾材應用于濕潤的含塵氣體，由于濾材與水的接觸角大于108度，附著在濾材表面的濕潤粉塵不附著在濾材上，極易吹落，***解決了濕潤粉塵結露粘材的問題。

4、過濾效率：普通濾材為5μm以上粒徑粉塵收集能力為99.9%，覆膜濾材為0.5μm以上的粒徑粉塵收集能力為99.9%。

5、普通濾筒的正常使用溫度為80℃（如訂購時所述，使用溫度可達到130℃）。

性能選擇

1、選擇集塵機的主要技術參數為風量、氣體溫度、含塵溫度、含塵濃度和濕度。根據技術設計的風量、氣體溫度、含塵濃度的高值，原則上比技術性能表的數值稍小，與之對應的集塵器模型，即所需的集塵器模型。

2、表中耗氣量為工廠集中供應時的情況，單獨使用空壓機時，表中耗氣量應擴大1.5倍。在壓縮空氣耗氣量欄中，提出的耗氣量是該型號設備的大耗氣量。

3、設備外形尺寸見圖紙及尺寸表。本公司還可根據用戶現場情況，設計出符合用戶要求的外形除塵器。

濾筒除塵器的早期

20世紀70年代，日本、歐洲、美*等*出現了筒式吸塵器。它的優點是體積小、效率高、投資少、維護管理方便。但由于除塵器容量小，組合成大風量系統設備并不容易，過濾風速低，適用研究范圍小，僅為我*糧食、焊接等行業技術應用，因此在市場上并未大量推廣。

近年來，隨著社會新技術、新材料的不斷改革、創新和發展，以日本和美*為代表的企業對集塵器和過濾介質的結構進行了研究、分析和改進，目前在我*水泥、鋼鐵、電力、食品、冶金、化工等工業經濟領域得到了廣泛的研究和應用總容量大幅提高了好幾倍，成為2000m2（gb6719-86）的大型過濾器。是解決這些傳統集塵器主要存在的超細粉塵收集困難、過濾風速高、清洗方法效果差、濾袋易磨損、運行時間成本高等教育問題的*選擇。

盒式除塵器的概要

盒式除塵器自20世紀70年代以來已在日本和歐美幾個*出現，具有體積小、效率高、投資省、易維護等優點，但由于其設備容量小，難以合成強風量設備，過濾風速低，應用范圍窄，糧食、由于只在焊接等行業應用，多年來沒有大量推廣。近年來，隨著新技術、新材料的不斷發展，以日本、美*公司為代表，對集塵器結構和濾材進行了改進，使過濾筒集塵器廣泛應用于水泥、鋼鐵、電力、食品、冶金、化工等工業領域，整體容量增加數倍成為過濾面積>2000m2的大型集塵器（GB6719-86類），解決傳統集塵器對超細粉塵難以收集的問題。過濾風速高、除灰效果差、濾袋易磨損、易泄漏、運行成本高等*方案與市場上各種袋式、靜電除塵器相比具有有效過濾面積大、差壓低、低排放、體積小、使用壽命長等*點，成為工業除塵器發展的新方向。

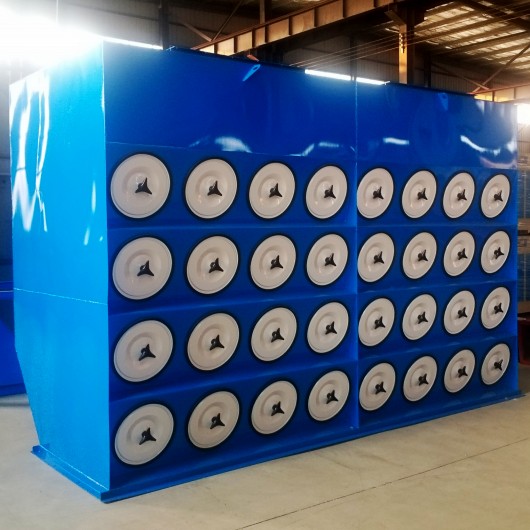

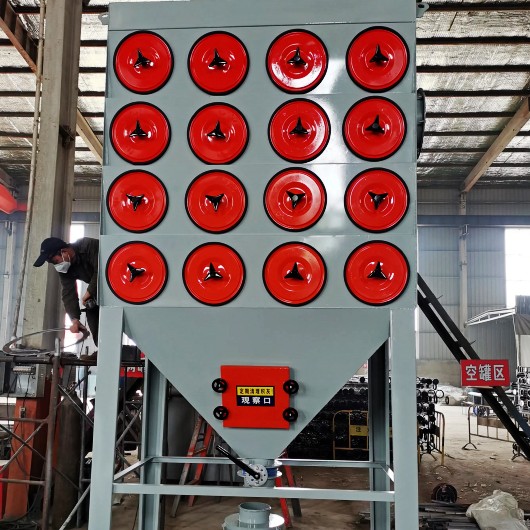

盒式集塵器結構

盒式除塵器的結構由吸風管、排風管、箱體、灰斗、除灰裝置、導流裝置、氣流分流分布板、過濾筒及電氣控制裝置組成，類似于氣柜脈沖袋的除塵結構。

除塵器中濾芯的配置很重要，既可以垂直配置在箱體的花板上，也可以傾斜配置在花板上，從除灰效果來看，垂直配置是合理的?；ò逑虏繛檫^濾室，上部為氣罐脈沖室。除塵器入口處安裝有氣流分布板。

盒式除塵器的工作原理

含塵氣體進入除塵器灰斗后，由于氣流截面的突然擴大和氣流分布板的作用，氣流中的一些粗大顆粒在動和慣性力的作用下沉降為灰斗。粒度細、密度小的塵粒進入濾塵室后，通過布朗擴散和篩過濾等的組合效果，使粉塵堆積在濾材表面，凈化后的氣體進入凈氣室并從排氣管經由風扇排出。

盒式除塵器的電阻隨著濾材表面的粉塵層厚度的增加而增大。當阻力達到某一規定值時去灰。此時，PLC程序控制脈沖閥開閉，首先關閉1分室提升閥，阻斷過濾氣流，然后打開電磁脈沖閥，壓縮空氣及短時間內在上箱體內迅速膨脹，流入過濾筒，使過濾筒的膨脹變形產生振動，在反氣流清洗的作用下附著在過濾袋外面的粉塵被灰斗脫落。當除灰完成時，電磁脈沖閥關閉，提升閥打開，該室又恢復到過濾狀態?；页ピ诟魇乙来芜M行，從*室的灰除去開始到下一個灰除去開始是一個灰除去周期。脫落的粉塵落入灰斗內通過灰閥排出。

在這個過程中，必須定期更換和清洗濾芯，以確*濾效果和精度。除了過濾過程中粉塵被隔絕外，還有一部分堆積在過濾器表面，阻力增大，因此一般正確的更換時間為3~5個月。

客戶對想要的設備要有透徹的了解，才能在出現問題時冷靜處理。就像一些客戶的設備花了很長時間，對設備不了解，哪怕是一點點錯誤，都會引起恐慌。今天我們就來詳細談談德佳環保設備。關于盒式除塵器設備的優缺點。

盒式除塵器的優點：

（1）新濾材：防水防潮防磨防腐濾材

（2）新結構：硬質濾材折疊配置，無鋼筋骨架，無濾材磨損現象

（3）新理論：代替深層過濾粉塵進行表面過濾，不再滲透到濾材內部

（4）筒式布袋除塵器表面過濾除塵效率遠高于老式除塵器，大大減少了有害物排放量，空氣凈化指標達到*先進水平。

（5）盒式除塵器無濾材磨損現象，其本體無可動部件，無需長期維修（更換濾材盒也極為方便），避免了舊式除塵器不斷更換濾材的煩惱，省錢省時省力，無二次污染。

（6）筒式除塵器體積、重量小于同規格除塵器，節約土建空間和土建負荷，節約基礎設施投資顯著。

（7）盒式除塵器阻力小，壓縮空氣消耗量小，無維護工作量。電磁脈沖閥比各類老式除塵器節能，可節約30%以上，任何企業都不能忽視這一節能效果給企業帶來的顯著經濟效益。

盒式除塵器的缺點：

1：由于濾芯表面呈V字形褶皺，壓縮空氣在反復去灰時容易折損坡口；

2：由于V形褶皺空間小，粉塵容易殘留或堆積成V形不清潔后堵塞過濾筒，增加過濾阻力，減少過濾面積。直到濾芯變得更容易破損為止。

3：濾芯易堵塞、易破損，更換頻率相對較高。

4：更換頻率和濾芯價格高的原因肯定會增加濾芯除塵器后續維護費用。
